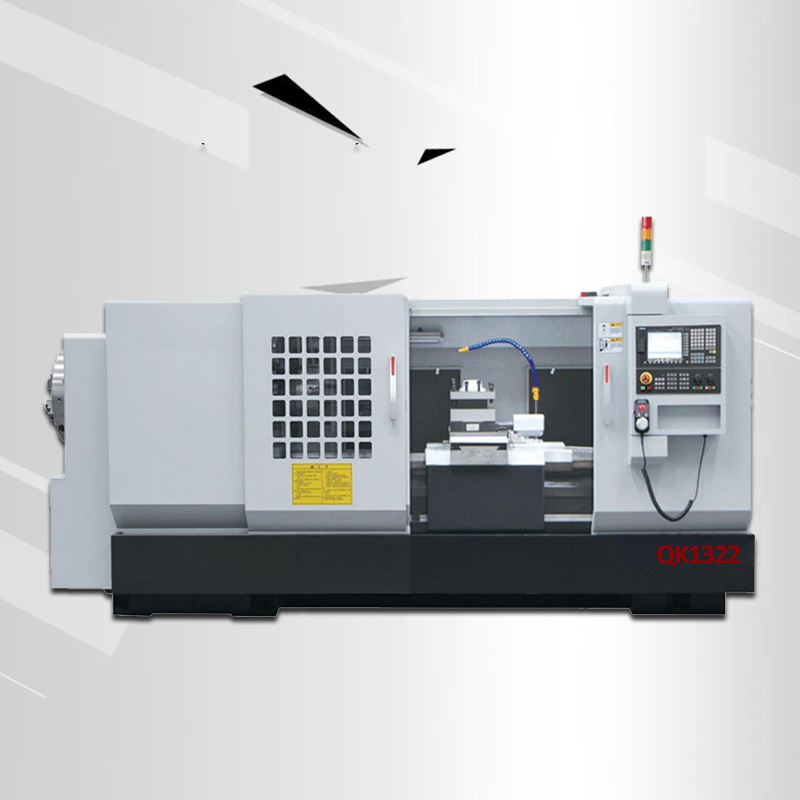

Cama plana automática QK1322 Rosca de tubería Torno de roscado de tubería CNC
Torno de roscado de tubos CNC de rosca de tubería QK1322 automático de cama plana:
Longitud máxima de procesamiento: 1500 mm
Diámetro máximo de mecanizado: Φ630mm
Diámetro máximo de la barra: Φ330mm
Dimensiones de la máquina herramienta: largo × ancho × alto: 3750x1830x1900mm
La máquina QK1322 es un torno CNC de precisión normal con todas las funciones diseñado y fabricado utilizando tecnología extranjera avanzada.
El diseño y los controles se desarrollan teniendo en cuenta los requisitos de ergonomía: es conveniente y fácil de operar, fácil de reparar.
Producto Ventaja:
Este torno QK1322 para roscas de tubos está diseñado para realizar operaciones de torneado con una gran eliminación de margen, incluido el desbaste de fundiciones de hierro fundido. Su objetivo principal es el torneado de desbaste y semiacabado de piezas grandes. La máquina puede procesar tanto piezas de trabajo cortas como largas de hasta 1500 mm. dependiendo del RMC elegido. Los movimientos axiales se realizan sobre guías de deslizamiento de alta precisión, templadas por HDTV y recubiertas con Turicite B. Poseen alta rigidez y permiten el giro con eliminación de grandes tolerancias. Con el software adecuado (sistemas CAD/CAM), la clave para el funcionamiento eficaz de las máquinas CNC, la reconfiguración de la máquina por parte de un ingeniero de procesos lleva un tiempo mínimo. Solo necesita cambiar el programa, lo que reduce la complejidad del cambio en un 80-90% en comparación con la complejidad de esta operación en máquinas manuales y garantiza la individualidad de cualquier pieza compleja.
Especificaciones del producto:
| Proyecto | Contenido | Unidad | QK1322 |
| Rango de procesamiento | Diámetro máximo de giro de la cama | milímetro | Φ630 |
| Diámetro máximo de giro en el monopatín | milímetro | Φ330 | |
| Longitud de procesamiento máxima | milímetro | 1500 | |
| Diámetro de mecanizado máximo | milímetro | Φ630 | |
| Diámetro de barra máximo | milímetro | Φ330 | |
| Huso | Mamola | / | Delantero y trasero 500 cuatro garras |
| Forma de cabeza de husillo | / | D11 | |
| Husillo a través del diámetro del orificio | milímetro | Φ220 | |
| Cono del diámetro interior del husillo | / | 1:20 | |
| Serie de husillos | / | Segunda marcha manual | |
| Rango de velocidad del husillo | r/min | 25-89/108-382 | |
| alimentar | Recorrido del eje X/Z | milímetro | 350/1500 |
| Velocidad de marcha rápida X/Z | m/min | 4/6 | |
| Herramienta | Formulario portaherramientas | / | titular de la herramienta |
| Número de estaciones | / | 4 | |
| Especificaciones de la herramienta: torneado/mandrinado | milímetro | 32/40 | |
| contrapunto | Diámetro de la manga/carrera | milímetro | Φ100/250 |
| Conicidad del agujero interior de la manga | / | MT6 | |
| Forma de accionamiento de la manga | / | manuales | |
| Forma de movimiento del cuerpo de contrapunto | / | manuales | |
| motor | Potencia del motor del husillo | kilovatios | 11 |
| Par motor husillo | NM | 48 | |
| Potencia motor X/Z | kilovatios | 1.5/2.3 | |
| par de motor X/Z | NM | 10/15 | |
| Otros | Peso de la máquina | kilogramos | 4200 |
| Dimensiones de la máquina herramienta: largo × ancho × alto | milímetro | 3750/1830/1900 |
