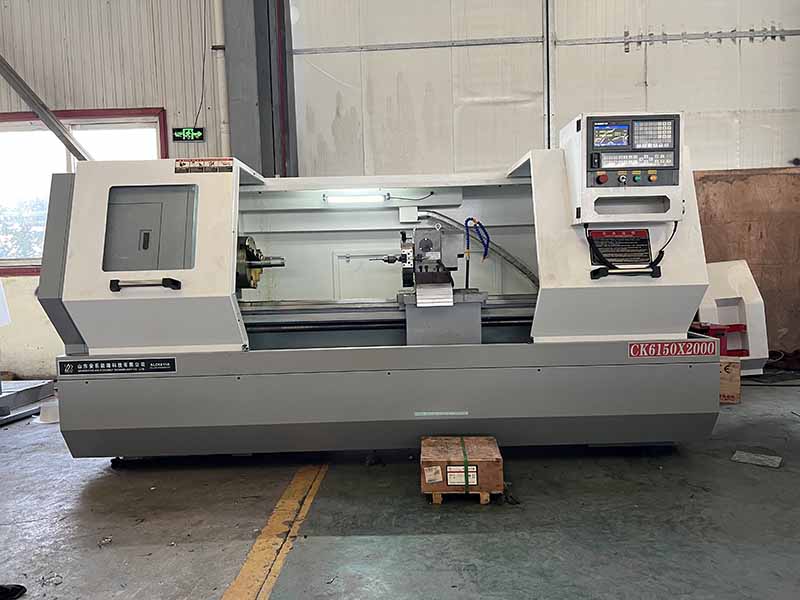

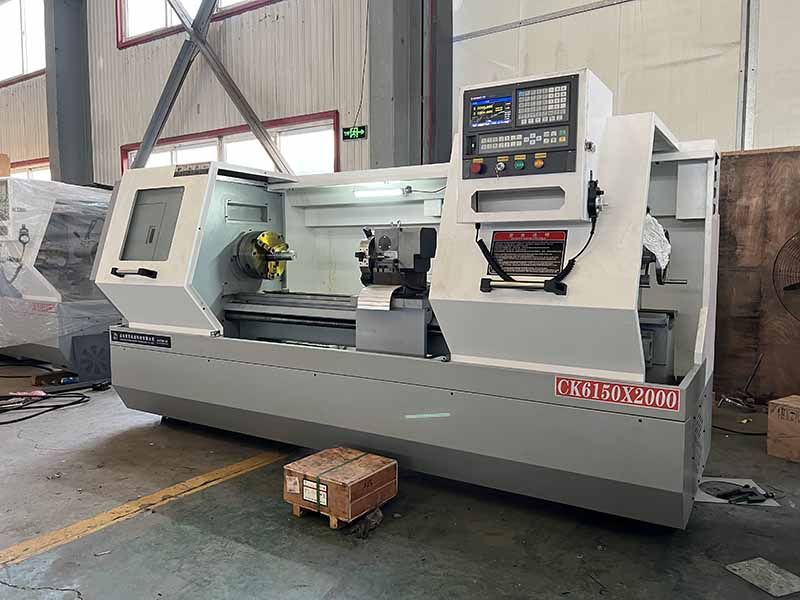

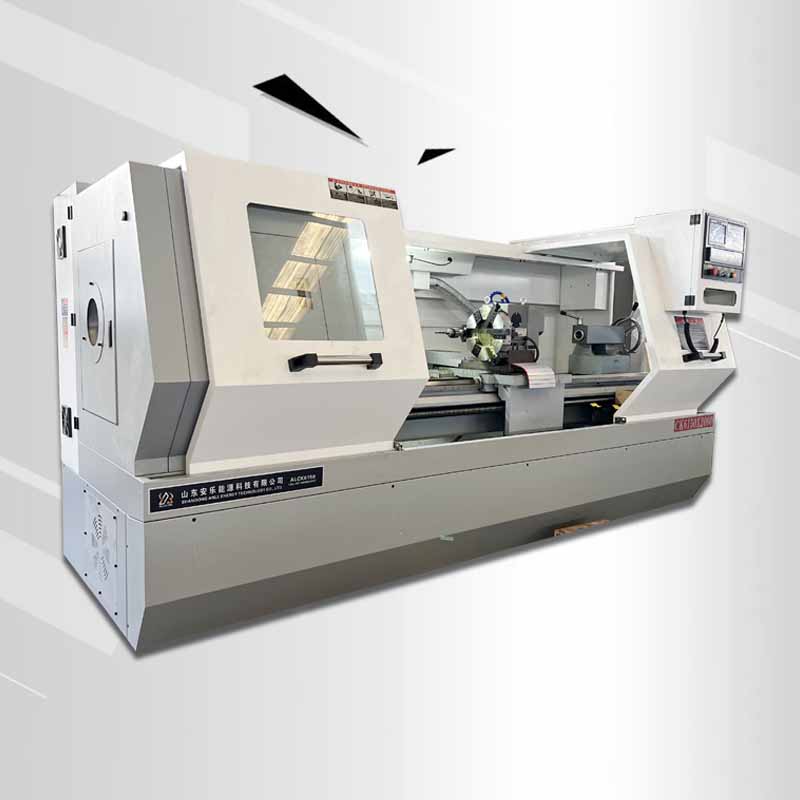

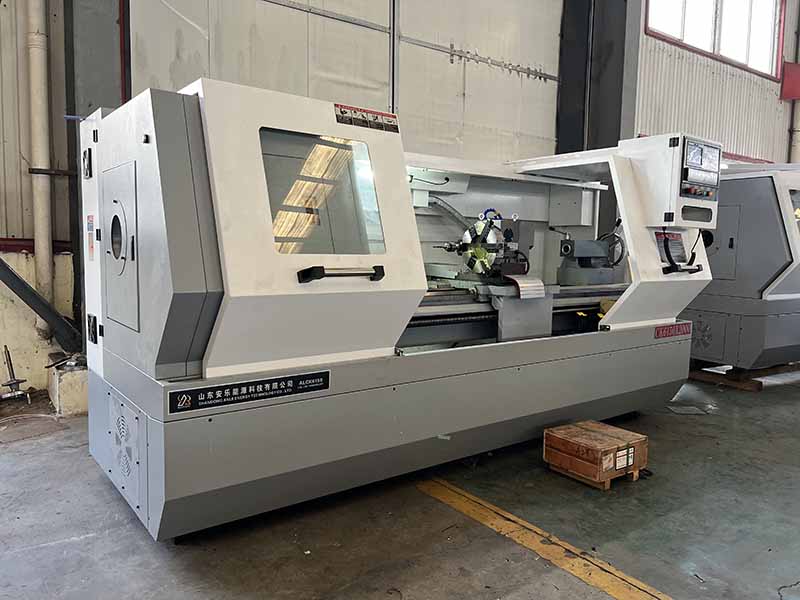

Máquina automática de torno de corte de metal CNC CK6150
Columpio máximo sobre la cama: Φ500mm
Columpio máximo sobre el tobogán: Φ290 mm
Diámetro máximo de corte: Φ500mm
Longitud máxima de procesamiento: 2000 mm
Diámetro del orificio del husillo: Φ82 mm
Torno CNC Máquina de torno CNC horizontal de cama plana
Toda la máquina tiene una estructura compacta, una apariencia hermosa, un gran torque del husillo, alta rigidez, un rendimiento estable y confiable y una excelente retención de precisión.
Diseño optimizado del cabezal, adecuado para el torneado de piezas de disco y eje. Puede procesar hilos rectos, de arco, métricos y en pulgadas, y multihilo.
El torno de la serie CK de ALHAAS CNC es adecuado para girar discos y ejes con formas complejas y requisitos de alta precisión. Procesamiento de piezas.
Especificaciones del producto:
| Ítem | Unidad | CK6150*2000 |
| Columpio Max sobre la cama | milímetro | Φ500 |
| Giro máximo sobre el tobogán | milímetro | Φ290 |
| Diametro de corte maximo | milímetro | Φ500 |
| Longitud de procesamiento máxima | milímetro | 2000 |
| Carrera máxima eje X/Z | milímetro | 2000 |
| Unidad de desplazamiento mínimo del eje X/Z | milímetro | 0.001 |
| Diámetro del orificio del husillo | milímetro | Φ82 |
| Límite de velocidad del husillo | rpm | 150-2000/60-1600 |
| Extremo del husillo | milímetro | A2-8/C8 |
| Velocidad de desplazamiento rápido del eje X/Z | m/min | 6/8 |
| Tipo de portaherramientas | / | Portaherramientas de 4 estaciones |
| Tamaño de la barra de herramientas | milímetro | 25*25 |
| Precisión de posicionamiento repetido del poste de herramientas | milímetro | ≤0.004 |
| Diámetro de la manga del contrapunto | milímetro | Φ65 |
Ventaja del producto:
1. El torno CNC ALHAAS CNC CK6150x2000 está optimizado y mejorado en base al CK6150 tradicional. Tiene las características de alta precisión, alta velocidad y alta rigidez. Es conveniente y fácil de operar, y la protección integrada mantiene el medio ambiente limpio.
2. La cama plana está moldeada con arena de resina en una sola pieza. El riel guía especialmente expandido ha pasado por varios procesos de tratamiento térmico, como el envejecimiento y el endurecimiento de alta frecuencia, que pueden mantener la mejor precisión mecánica y de procesamiento durante mucho tiempo.
3. El centro de torneado CNC adopta un eje de husillo de bolas de alta precisión, y el cojinete adopta un cojinete de bolas de contacto angular específico de alta calidad, que está conectado al servomotor a través de un acoplamiento elástico, y tiene las ventajas de alta precisión de transmisión y servicio prolongado vida.
4. El torno CNC CK6150 está equipado con un motor de husillo servo, que puede realizar cambios de velocidad continuos y cumplir con diferentes requisitos de velocidad de procesamiento de piezas de trabajo para optimizar el rendimiento del procesamiento y el rendimiento del corte.
Husillo de orificio pasante grande:
El husillo adopta un diseño de par de rodamientos de rodillos cilíndricos de doble hilera de alta rigidez y rodamientos de bolas de empuje de doble dirección. El servomotor está equipado con cambio de marchas, que puede realizar un cambio de velocidad continuo y cumplir con los requisitos de procesamiento.
Potencia del husillo: 7.5kw
Diámetro del orificio del husillo: Φ82 mm
