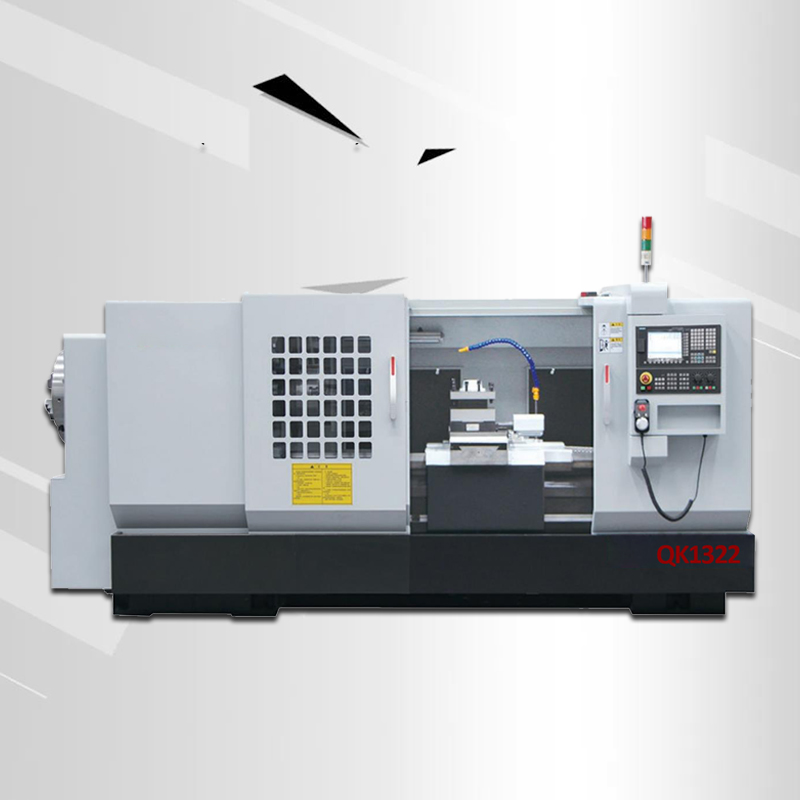

سرير مسطح أوتوماتيكي QK1322 خيط الأنبوب CNC مخرطة لولبة الأنابيب
سرير مسطح أوتوماتيكي QK1322 أنبوب خيط CNC مخرطة لولبة الأنابيب:
أقصى طول للمعالجة: 1500 مم
الحد الأقصى لقطر المعالجة: 630 مم
أقصى قطر للشريط: 330 مم
أبعاد أداة الآلة: الطول × العرض × الارتفاع: 3750 × 1830 × 1900 مم
إن آلة QK1322 عبارة عن مخرطة CNC ذات دقة عادية كاملة المواصفات تم تصميمها وهندستها باستخدام التكنولوجيا الأجنبية المتقدمة.
تم تطوير التصميم وأدوات التحكم مع مراعاة متطلبات بيئة العمل: فهي مريحة وسهلة التشغيل وسهلة الإصلاح.
مزايا المنتج:
تم تصميم آلة خراطة لولبية الأنبوب QK1322 لأداء عمليات التدوير مع إزالة بدل كبير ، بما في ذلك تخشين مصبوبات الحديد الزهر. الغرض الرئيسي منه هو تقليب الأجزاء الكبيرة وتقليبها نصف تشطيب. يمكن للآلة معالجة كل من قطع العمل القصيرة وقطع العمل الطويلة حتى 1500 مم. اعتمادا على RMC المختار. تتم الحركات المحورية على أدلة انزلاقية عالية الدقة ، مقواة بواسطة HDTV ومغلفة بـ Turicite B. تتمتع بصلابة عالية وتسمح بالتحول مع إزالة البدلات الكبيرة. باستخدام البرنامج المناسب (أنظمة CAD / CAM) - مفتاح التشغيل الفعال لآلات CNC - تستغرق إعادة تكوين الجهاز بواسطة مهندس عمليات أقل وقت. تحتاج فقط إلى تغيير البرنامج ، مما يقلل من تعقيد التغيير بنسبة 80-90٪ مقارنةً بتعقيد هذه العملية على الأجهزة اليدوية ويضمن التفرد لأي جزء معقد.
مواصفات المنتج:
| مشروع | المحتوى | الوحدة | QK1322 |
| نطاق المعالجة | أقصى قطر دوران للسرير | مم | Φ630 |
| الحد الأقصى لقطر الدوران على لوح التزلج | مم | Φ330 | |
| أقصى طول للمعالجة | مم | 1500 | |
| أقصى قطر للقطع | مم | Φ630 | |
| أقصى قطر للشريط | مم | Φ330 | |
| مغزل | تشاك | / | الأمامي والخلفي 500 أربعة مخالب |
| شكل رأس المغزل | / | D11 | |
| المغزل من خلال قطر الفتحة | مم | Φ220 | |
| تفتق تجويف المغزل | / | 1:20 | |
| سلسلة المغزل | / | يدوي ترس ثاني | |
| نطاق سرعة المغزل | ص / دقيقة | 25-89 / 108-382 | |
| يٌطعم | انتقال المحور X / Z | مم | 350/1500 |
| X / Z سرعة اجتياز سريعة | م / دقيقة | 4/6 | |
| يٌطعم | شكل حامل أداة | / | حامل الأدوات |
| عدد المحطات | / | 4 | |
| مواصفات الأداة: تحول / مملة | مم | 32/40 | |
| مخزون الذيل | قطر الكم / السكتة الدماغية | مم | Φ 100/250 |
| كم الفتحة الداخلية تفتق | / | MT6 | |
| شكل محرك الأكمام | / | يدوي | |
| شكل حركة الجسم تايلستوك | / | يدوي | |
| موتور | قوة محرك المغزل | كيلوواط | 11 |
| عزم دوران محرك المغزل | NM | 48 | |
| قوة المحرك X / Z | كيلوواط | 1.5 / 2.3 | |
| X / Z عزم دوران المحرك | NM | 10/15 | |
| آحرون | وزن الآلة | كلغ | 4200 |
| أبعاد أداة الآلة: الطول × العرض × الارتفاع | مم | 3750/1830/1900 |
