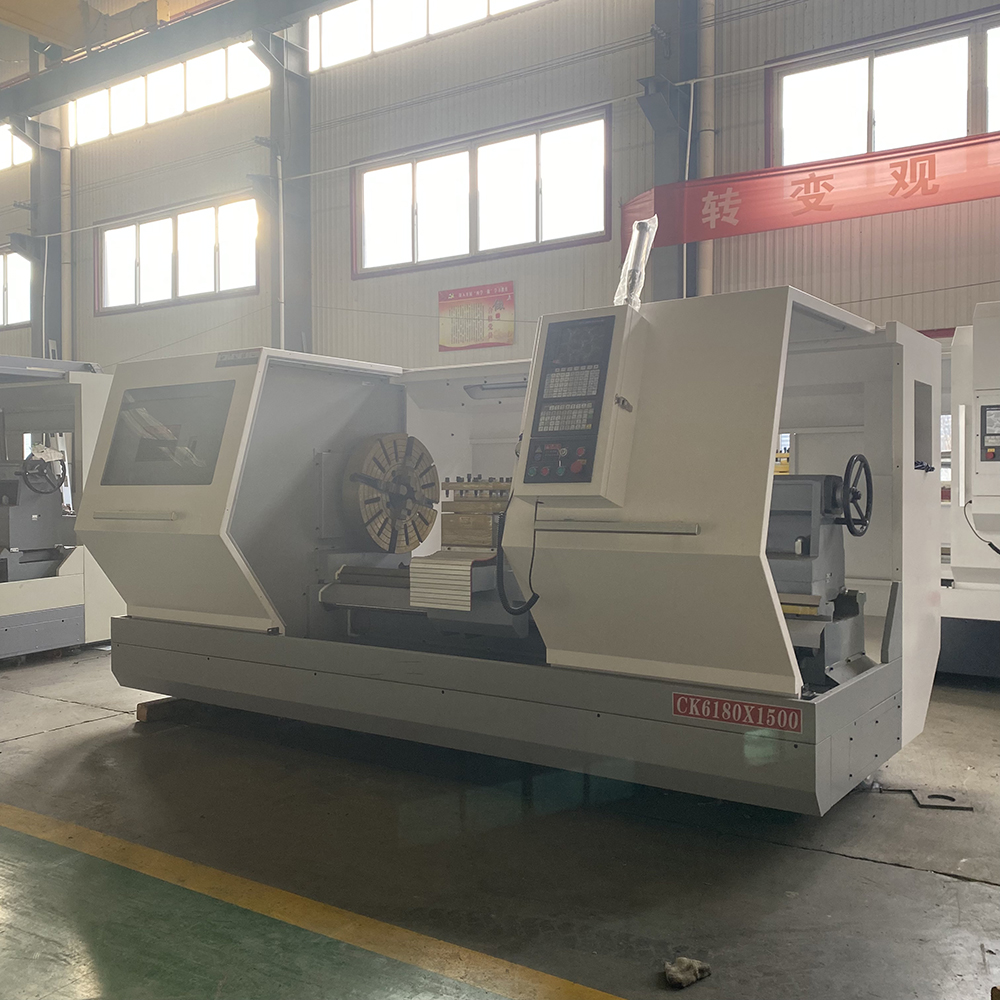

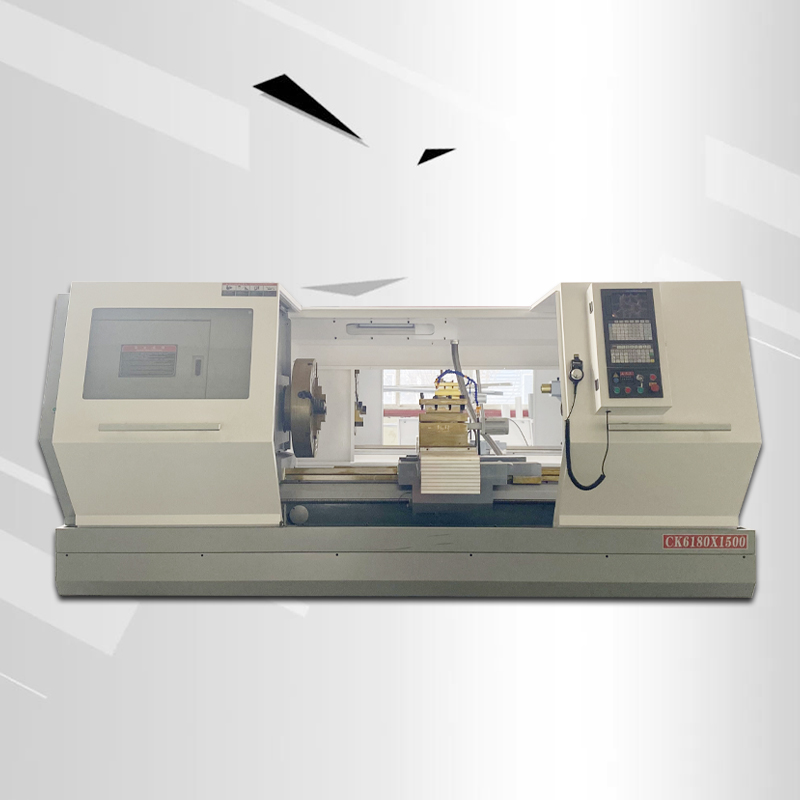

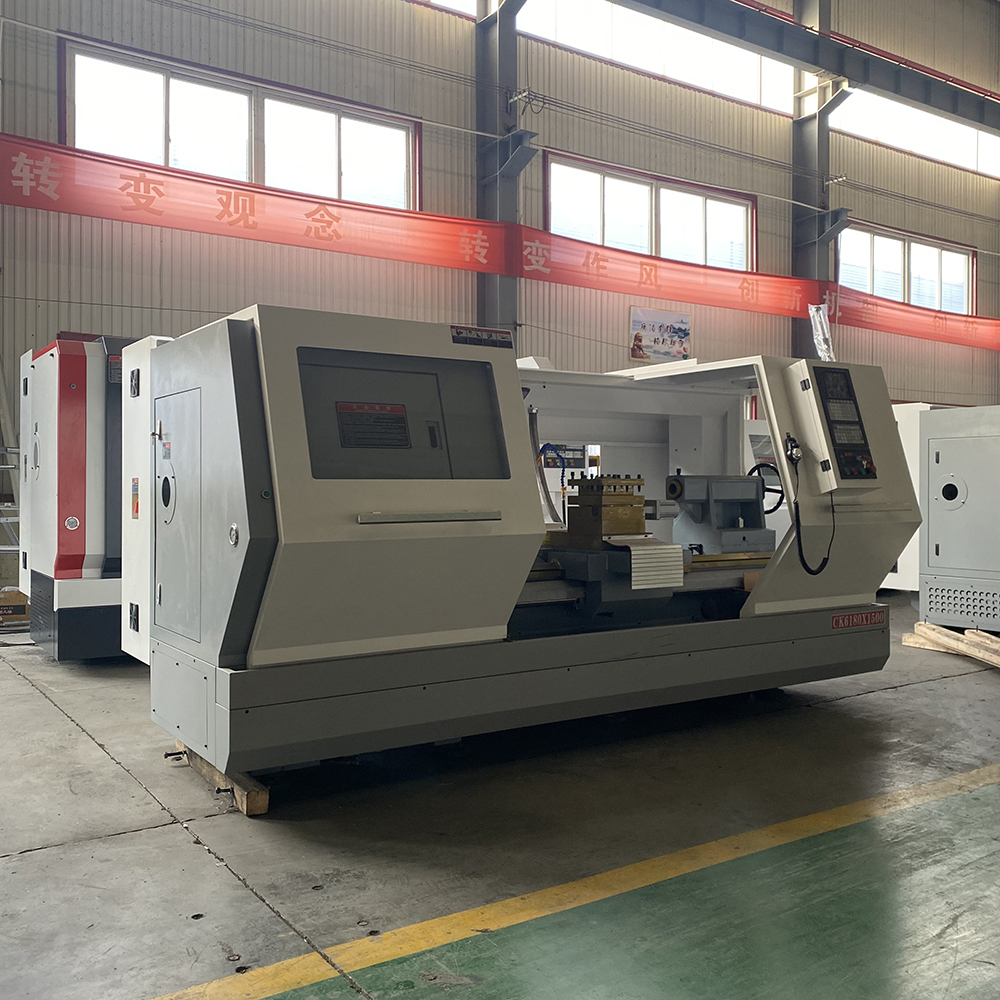

CK6180 مخرطة ثقيلة CNC ذات جودة عالية
CK6180 مخرطة ثقيلة CNC ذات جودة عالية:
أقصى طول للمعالجة: 1500 مم
أقصى قطر للقطع: 800 مم
أقصى قطر للشريط: 440 مللي متر
قطر فتحة المغزل: 105 مللي متر
وزن الآلة: 4500 مم
إن مخرطة ALHAAS CNC CK6180 CNC عبارة عن مخرطة CNC كاملة المواصفات وعالية الدقة تم تصميمها وهندستها باستخدام التكنولوجيا الأجنبية المتقدمة. تم تصميم وحدة التصميم والتحكم لتلبية متطلبات بيئة العمل: فهي مريحة وسهلة التشغيل وسهلة الإصلاح.
ميزات المعدات:
تشكل الأنظمة الميكانيكية والكهربائية والهيدروليكية للآلة سلسلة CK6180 مجمعًا واحدًا.
مزايا آلة المخرطة CK6180x1500 CNC هي عزم دوران أعلى للمغزل ، يتم تحقيقه من خلال استخدام علبة تروس ثلاثية المدى ، وصلابة أكبر من الموديلات 6150 و 6140. والغرض الرئيسي منها هو تشطيب الأجزاء الكبيرة وتقليبها نصف تشطيب.
1. يتم التحكم في آلة المخرطة CK6180 CNC بواسطة الحواسيب الصغيرة والمحرك المؤازر / آلة التدرج CNC ، أسطوانة التدوير ، السطح المخروطي ، سطح القوس الدائري ، معالجة قطع الثقب الداخلي للخيوط المختلفة (بما في ذلك الخيوط المستدقة) ووظائف أخرى. اعتمادًا على احتياجات المستخدمين ، ليختار المستخدم ارتباطًا.
2. يستخدم نظام CNC كود ISO الدولي ، وإدخال لوحة المفاتيح اليدوية وواجهة اتصال ، وفقدان الطاقة ، والعديد من وظائف التشخيص الذاتي.
3. مخرطة CNC CK6180 تتبنى نوع تقرير الانقسام ، صندوق المغزل ، صندوق التروس المحدود لتفادي مصدر الحرارة على تشوه درجة حرارة المغزل ، وتقليل انتقال الاهتزاز إلى المغزل له تأثير مباشر على الحركة وتحسين دقة أداة الآلة.
4. يتم تحريك العروة بواسطة محرك سيرفو كروي ، دقة ، حركة دقيقة للآلة ، استجابة حساسة ، وثبات في الدقة.

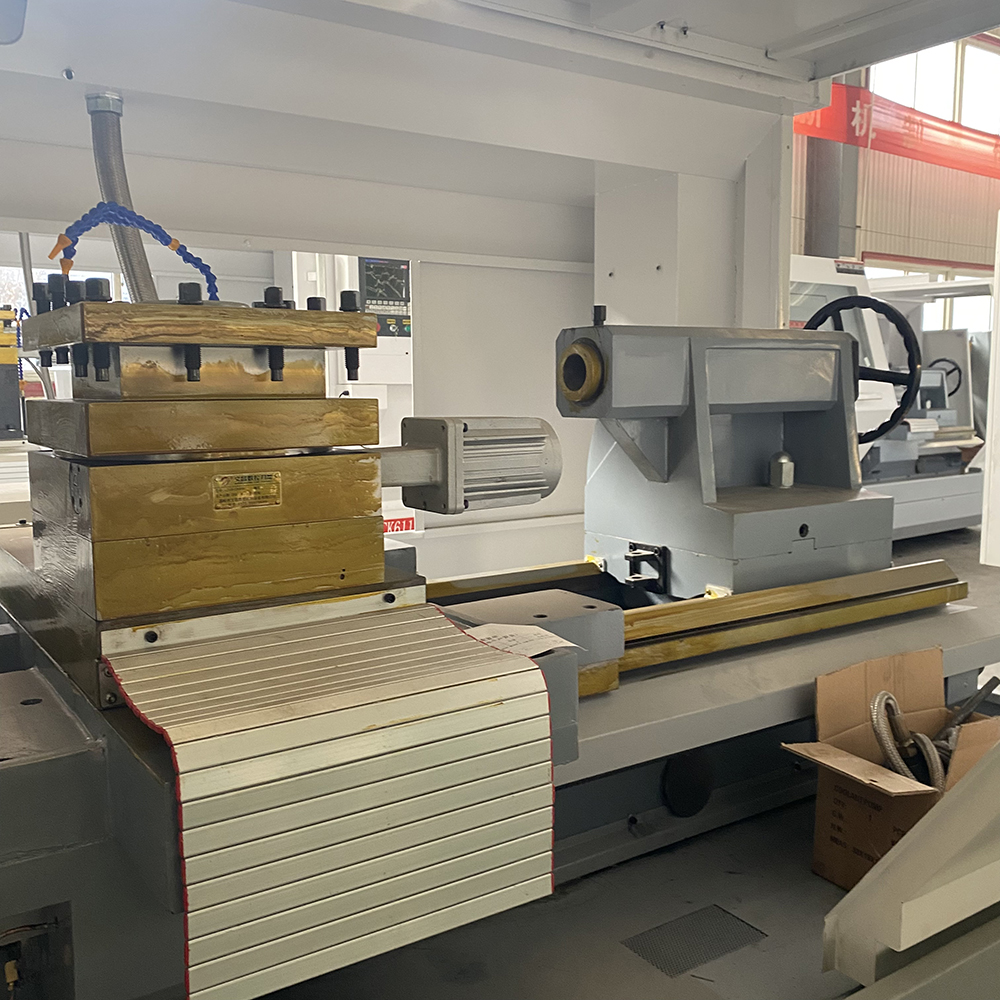

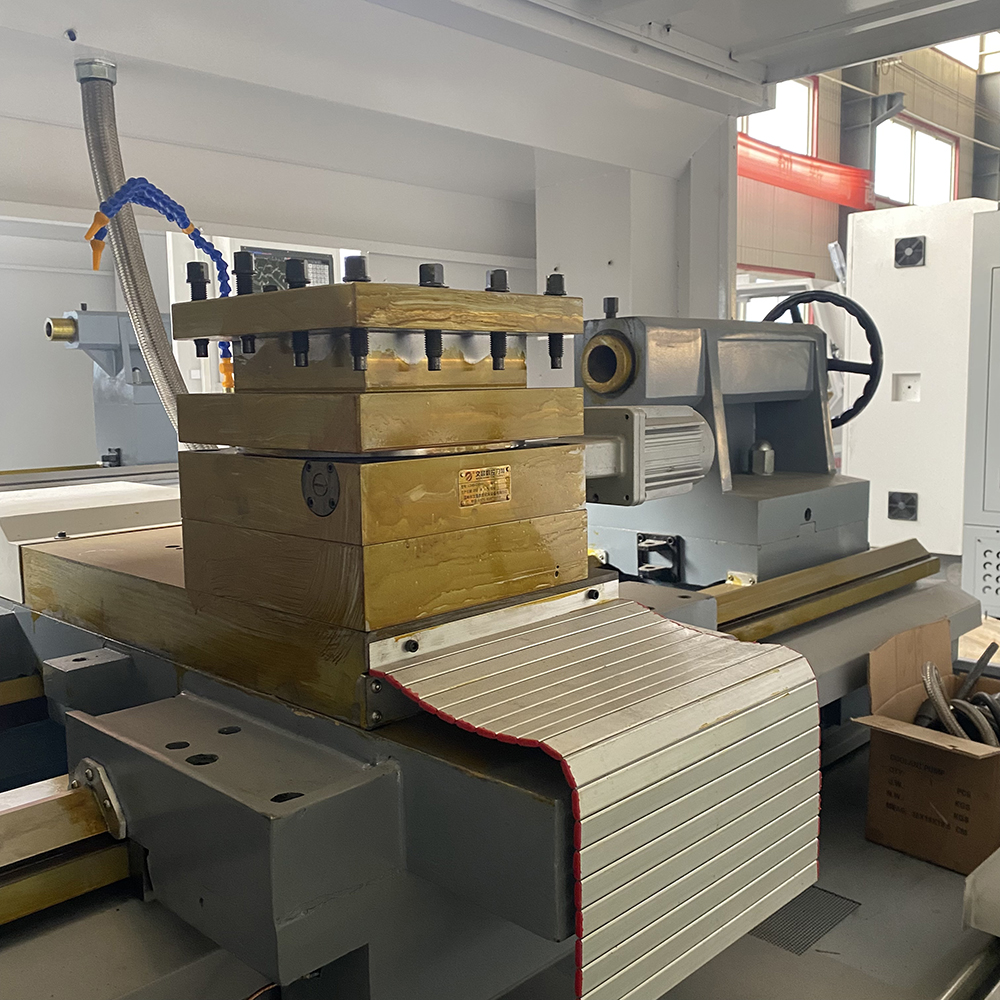

5. يجب أن يكون حامل الأدوات مجهزًا بأربعة حوامل أدوات كهربائية رأسية ، أو برج سكاكين أفقي أو حامل سكاكين.

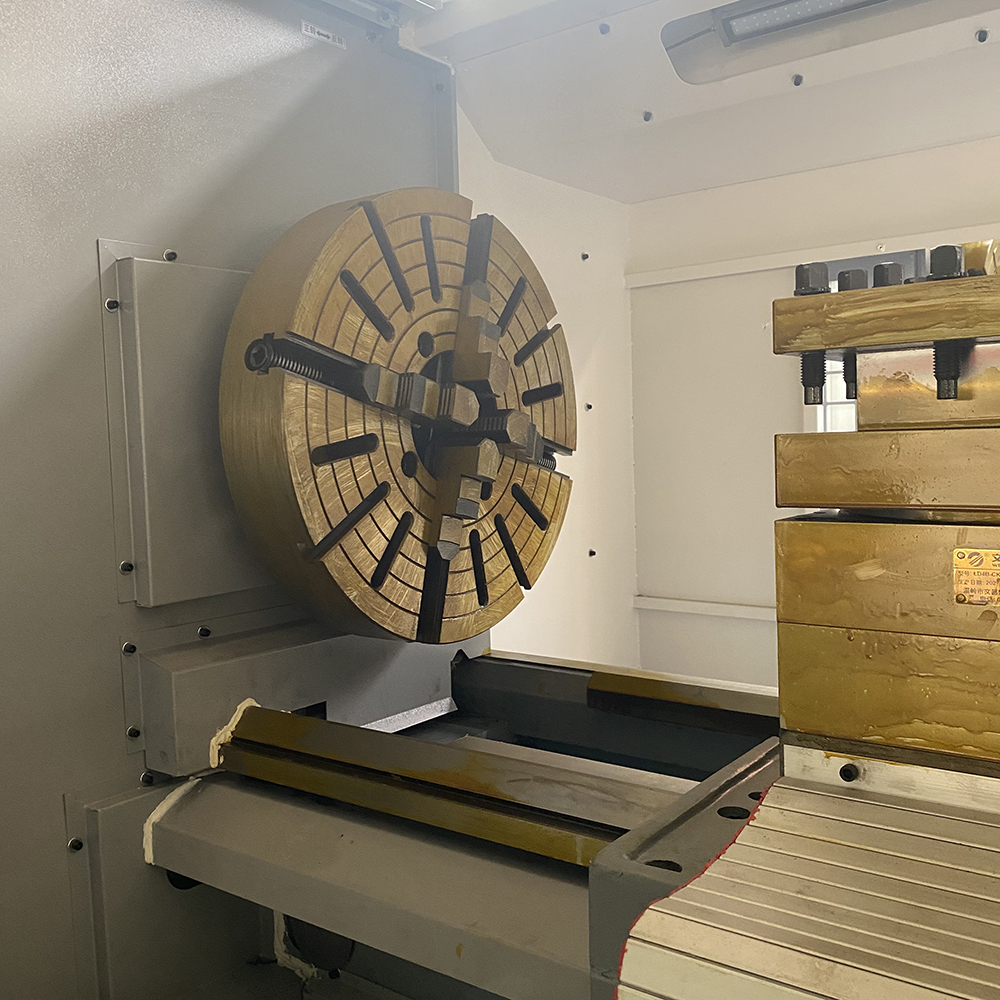

6. تشاك وإطارات خلفية لها اختيار هيدروليكي أو هوائي يدوي.
7. سرير التوجيه والدعم المنزلق يعتمدان التبريد بالموجات فوق الصوتية ومعالجة اللصق مع عمر خدمة طويل ودقة نقل عالية. CK6180 هو السرير كله ، المغزل غير متدرج.
مواصفات المعدات:
| مشروع | المحتوى | الوحدة | CK6180 × 1500 |
| نطاق المعالجة | أقصى قطر دوران للسرير | مم | Φ800 |
| أقصى قطر دوران على لوح التزلج | مم | Φ440 | |
| أقصى طول للمعالجة | مم | 1500 | |
| أقصى قطر للقطع | مم | Φ800 | |
| أقصى قطر للشريط | مم | Φ440 | |
| مغزل | قطر فتحة المغزل | مم | Φ105 |
| نطاق سرعة المغزل | ص / مين | 125-350 | |
| تغذية | انتقال المحور X / Z | مم | 420/1500 |
| X / Z قطر المسمار المحور × الملعب | مم | φ3208 / φ5010 | |
| سرعة الحركة السريعة X / Z | م / دقيقة | 4/6 | |
| حامل الأدوات | عدد المحطات | / | 4 |

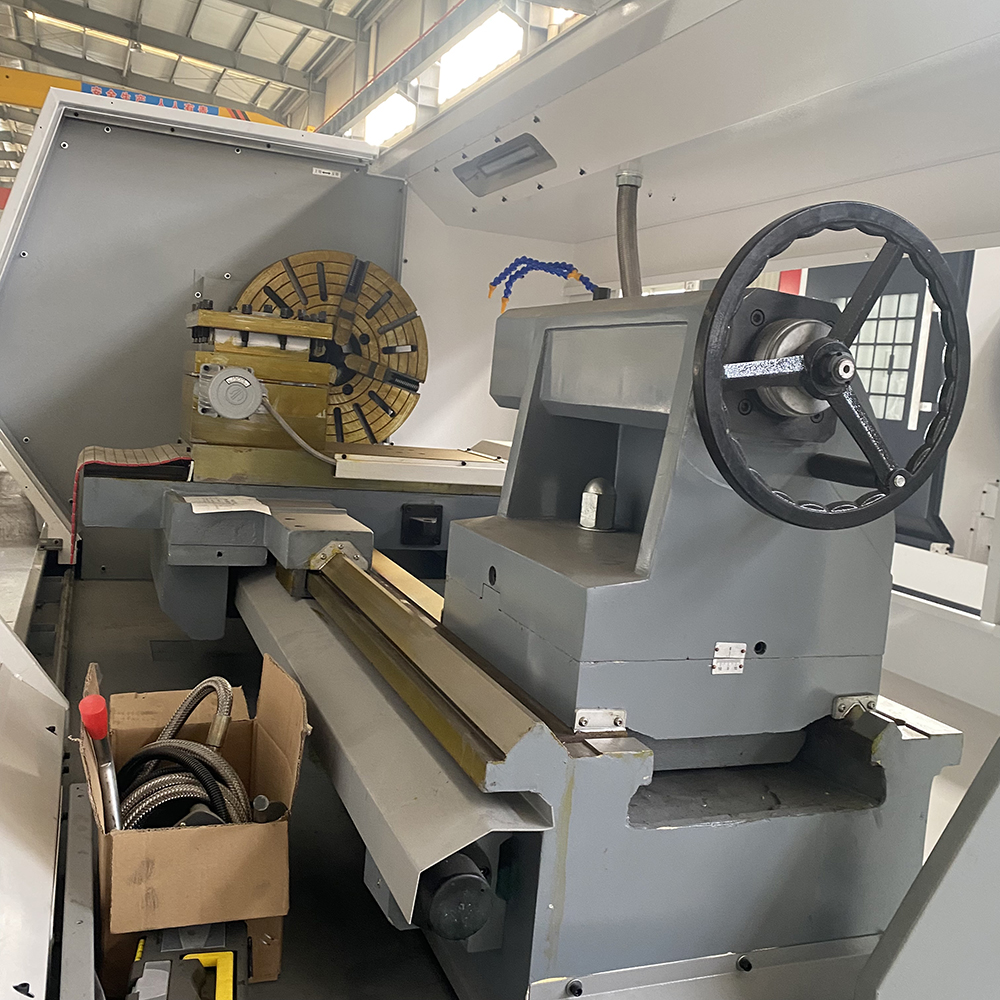

| تايلستوك | قطر الكم / السكتة الدماغية | مم | Φ 100/250 |
| شكل محرك الأكمام | / | يدوي | |
| شكل حركة تايلستوك | / | يدوي | |
| الموتور | قوة محرك المغزل | كيلوواط | 11 |
| عزم دوران محرك المغزل | NM | 48 | |
| X / Z قوة المحرك | كيلوواط | 1.5 / 2.3 | |
| X / Z عزم دوران المحرك | NM | 10/15 | |
| قوة محرك مضخة التبريد | W | 125 | |
| أخرى | وزن الآلة | كلغ | 4500 |
| حجم الآلة: الطول × العرض × الارتفاع | مم | 3990/1900/2000 |
